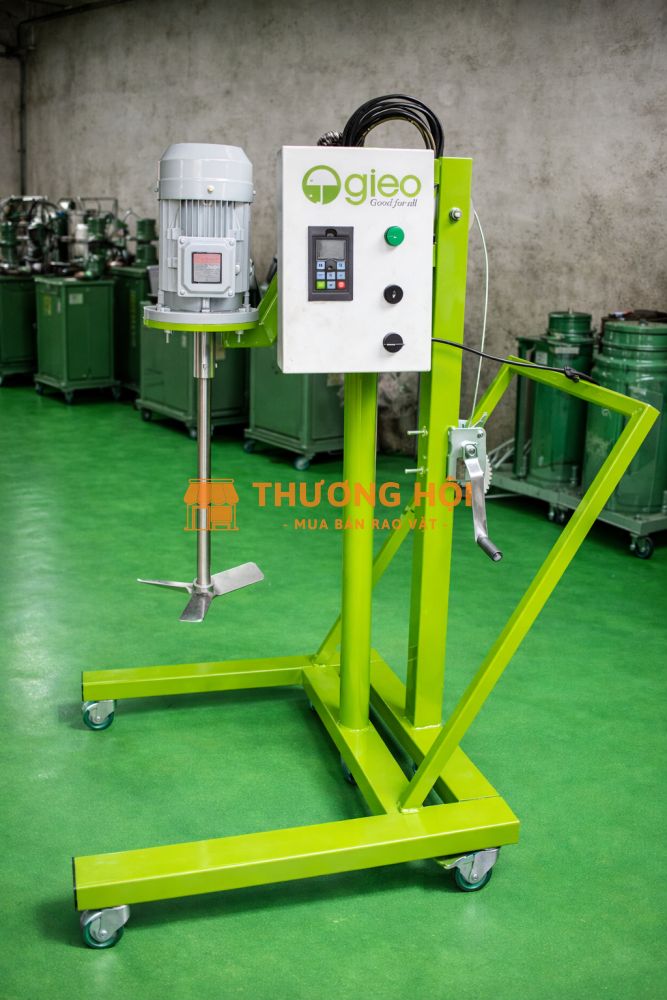

CẤU TẠO CỦA TRỤC CÁNH KHUẤY

Trục cánh khuấy hóa chất có cấu tạo chia làm 3 phần chính
1- Khớp nối
2- Trục khuấy
3- Cánh khuấy
1- Khớp nối: Là bộ phận liên kết giữa trục khuấy và trục động. Khớp nối có khớp nối cứng và khớp nối mềm. Thông thường khớp nối cứng được làm bằng thép được phủ sơn epoxy hoặc bằng inox 201 hoặc inox 304. Đối với khớp nối mềm được liên bằng khớp nối xích hoặc khớp nối bánh răng hoặc khớp nối puly thông qua dây cualoa, khớp nối khóa, khớp nối ba chấu, khớp nối trục cadan. Khi động cơ sử dụng lớn thì khớp nối cần được gia cố bằng gối đỡ có vòng bi tránh rung lắc và giữ trục khỏe hơn.
Khớp nối cứng được làm từ thép nguyên khối và được tiện với độ chính xác cao, sao cho một đầu bắt vừa với trục khuấy và giữ bởi ốc chí. Đầu còn lại bắt vừa với trục động cơ bằng đinh cavec và ốc chí. ( đầu cốt động cơ thông dụng ( cốt 18, cốt 22, cốt 28, cốt 32, cốt 40, cốt 50…)
